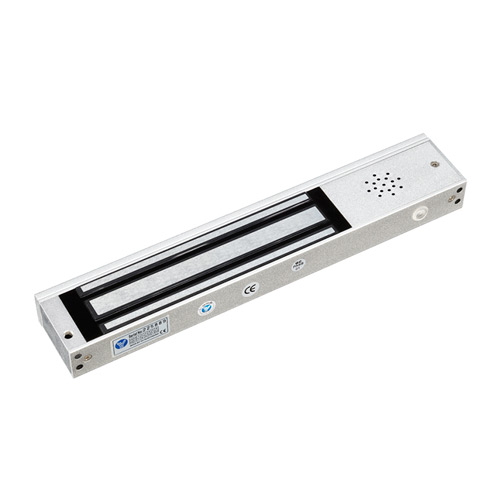

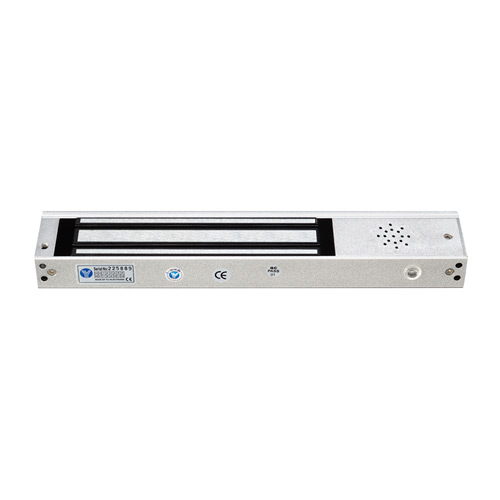

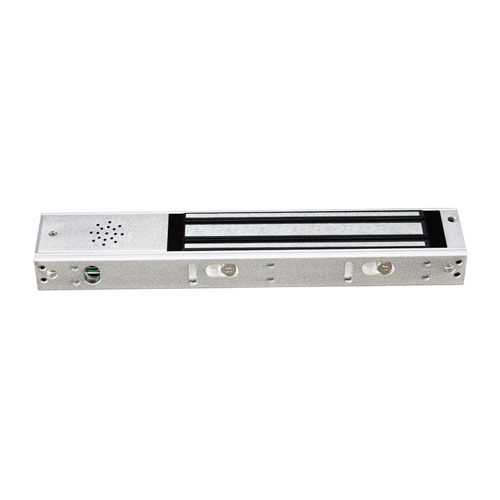

YM-280BZ – накладной электромагнитный замок с силой удержания до 280 кг на разрыв с зуммером.
Компания-производитель YLI ELECTRONIC.
Предназначен для внутренней установки на металлические, пластиковые, металлопластиковые, деревянные или стеклянные двери.

ЧТО ТАКОЕ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

    Магнитный или электромагнитный замок – устройство для запирания дверей, принцип работы которого основан на магнитном взаимодействии. Состоит из корпуса с электромагнитом и ответной планки из металла с высокой магнитной проницаемостью.

КАК РАБОТАЕТ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК YM-280BZ

    Электромагнитный замок устанавливается на дверную коробку, ответная планка – на дверь. При подаче питания (DC12V/DC24V) – замок примагничивает ответную планку, надежно запирая дверь. При отсутствии питания – замок открывается, что соответствует требованиям противопожарной безопасности.
    Для компенсации хлопка при закрытии двери, на ответной планке предусмотрена резиновая прокладка.

ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

    Электромагнитные замки используются в качестве исполнительных устройств в системах контроля и управления доступа (СКУД). Чаще всего устанавливаются на входные двери в подъездах, офисах, банках, бизнес центрах и др. помещениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Сила удержания: 280 кг
    Материал корпуса: анодированный алюминий
    Материал ответной части: цинк
    Питание: DC12V | DC24V (переключается перемычкой на замке)
    Потребление: 12V/500mA | 24V/250mA
    Размеры:

        замок: 250х42х25мм;
        замок с крепежной планкой: 250х49х25мм;
        ответная планка: 180х47х12мм

КОМПЛЕКТАЦИЯ YM-280BZ

    электромагнитный замок с крепежной планкой
    ответная часть
    крепежный комплект
    монтажный стикер с разметкой
    инструкция

УСТАНОВКА ЭЛЕКТРОМАГНИТНОГО ЗАМКА

    ОТВЕТНАЯ ПЛАНКА

    • Наклейте трафарет в месте установки ответной части на двери;
    • С наружной части двери просверлите отверстие d=16мм (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия d=8мм в внутренней стороны двери для фиксации ответной планки;
    • Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа
    ВАЖНО! Не сильно затягивайте гайку ответной планки – она должна немного пружинить благодаря резиновой прокладке, для правильного и свободного примагничивания к замку.

    КРЕПЕЖНАЯ ПЛАНКА ЗАМКА

    • Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта

    ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

    • Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа

    ПОДКЛЮЧЕНИЕ ПИТАНИЯ

    • Подключите электромагнитный замок к питанию:

        (+) к красному проводу;
        (-) к чёрному
